Confirmar: Zona do forno, temperatura do metal, atmosfera, espessura, suporte e ciclo térmico.
Ver peça →
Fundidos e componentes para alta temperatura
Peças de Aço Resistente ao Calor
Peças fundidas e componentes para zonas de alta temperatura em fornos, resfriadores e linhas industriais. Temperatura de metal e gás, atmosfera, ciclo térmico, posição, material processado e desenho definem a rota que pode ser avaliada.
A seleção térmica exige temperatura real, atmosfera, ciclo, posição, suporte e material processado; o nome da liga isolado não confirma a aplicação.
Peças resistentes ao calor organizadas pela zona instalada
Placas de forno, grelhas de resfriador, válvulas, ancoragens, cilindros e correntes trabalham em zonas térmicas diferentes. A posição, a temperatura do metal, a atmosfera e o suporte precisam acompanhar a identificação.
Forno e resfriador
Placas, segmentos e grelhas trabalham com cargas térmicas, abrasão e apoio diferentes. Posição, temperatura do metal, slots, dilatação e base de montagem precisam acompanhar o pedido.

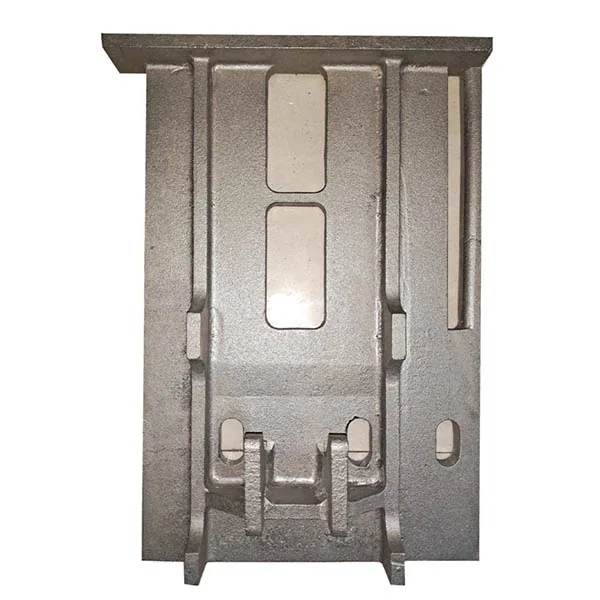

Placa de Grelha do Resfriador de Clínquer
Uso na zona quente
Grelha do resfriador de clínquer e peça fundida de distribuição de ar
Confirmar: Modelo do resfriador, posição, slots, arranjo fixo ou móvel, temperatura e apoio.
Ver peça →Pré-aquecedor e transporte térmico
Válvula, ancoragem, cilindro e corrente dependem da atmosfera, do ciclo, da vedação ou do refratário e das interfaces de suporte. A zona instalada é parte da referência.

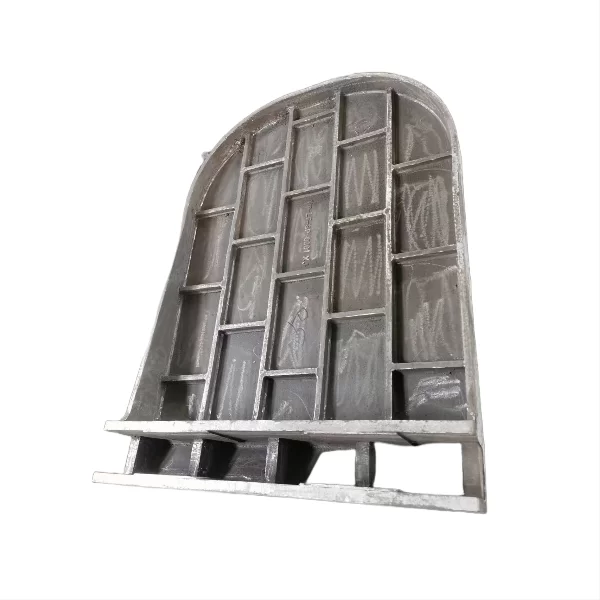

Placa de Válvula para Alta Temperatura
Uso na zona quente
Placa de controle de fluxo para alta temperatura
Confirmar: Tipo e posição da válvula, temperatura, gás ou material, vedação, curso e eixo.
Ver peça →

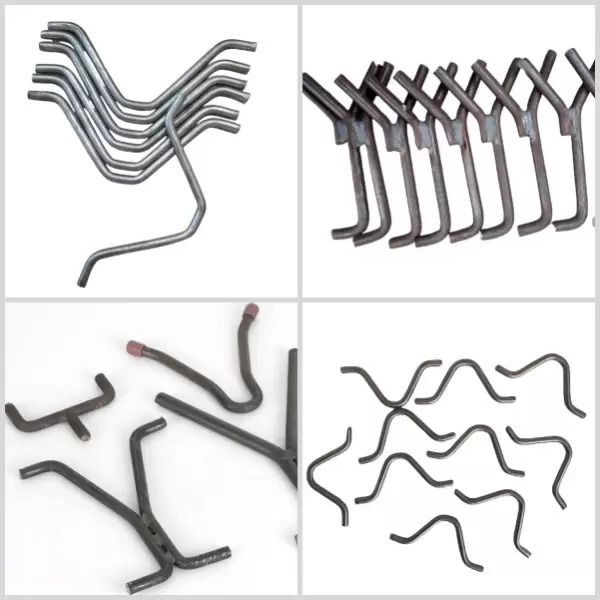

Confirmar: Estágio, sistema refratário, desenho da ancoragem, atmosfera, temperatura e base de solda.
Ver peça →

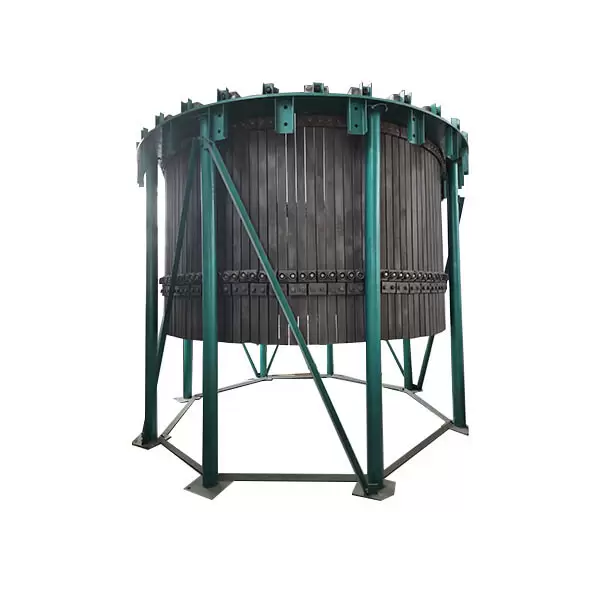

Cilindro Interno do Pré-aquecedor / Tubo de Imersão
Uso na zona quente
Cilindro interno da zona quente do pré-aquecedor de ciclones
Confirmar: Estágio, posição do segmento, diâmetros, temperatura, química do gás e suporte.
Ver peça →

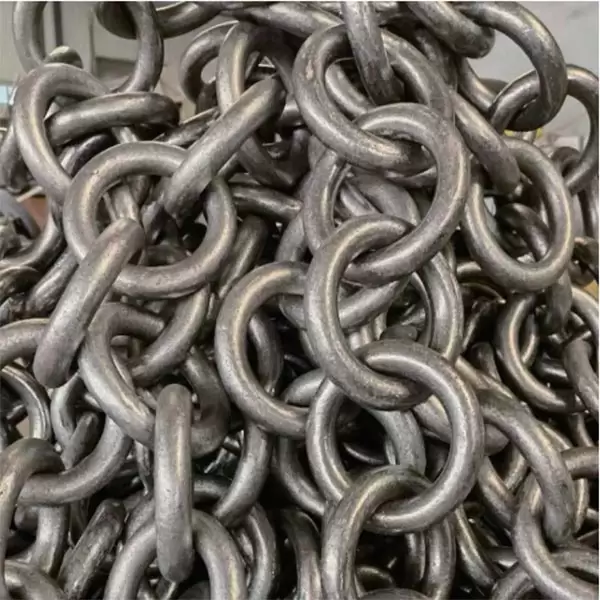

Corrente do Forno Rotativo
Uso na zona quente
Corrente de transferência de calor e contato com o material
Confirmar: Zona do forno, dimensão do elo, fixação, temperatura, atmosfera e carga cíclica.
Ver peça →Carga térmica real
Temperatura do metal e zona instalada vêm antes da liga
Temperatura do gás não substitui a temperatura da peça. Atmosfera, ciclo, suporte, carga e resfriamento podem alterar oxidação, fluência, fadiga térmica e deformação.
Qual é a zona instalada e a temperatura normal e máxima do metal?
- Posição
- Equipamento, zona, linha, estágio, setor, sentido e função da peça.
- Temperatura
- Temperatura normal e máxima do metal, método de medição e duração.
- Atmosfera
- Oxidante ou redutora, enxofre, álcalis, poeira, gás e contato com material.
- Ciclo e carga
- Operação contínua ou cíclica, partidas, paradas, suportes, carga e deformação permitida.
Busca por equipamento
Encontre a referência da máquina
Pesquise fabricante, série ou modelo. O resultado localiza a família do equipamento; a peça ainda precisa ser confirmada pela posição, Part Number, desenho, amostra ou dimensões verificadas.
- fabricantes e grupos de marca
- 4
- referências de modelos e famílias
- 10
Digite uma referência ou consulte a lista completa de fabricantes.
Consultar todos os fabricantes e modelosA lista completa fica recolhida para não alongar a página. Abra quando quiser comparar por fabricante.
FLSmidthRevisão da posição e do desenho
Equipamentos de piroprocessamento
thyssenkrupp PolysiusRevisão da posição e do desenho
Equipamentos de piroprocessamento
KHD Humboldt WedagRevisão da posição e do desenho
Equipamentos de piroprocessamento
IKNRevisão da posição e do desenho
Equipamentos de resfriamento de clínquer
Material conforme temperatura do metal e atmosfera
A zona instalada vem antes da designação da liga
Temperatura do gás não substitui a temperatura real da peça. Atmosfera, poeira, enxofre, álcalis, ciclos de partida, suporte e contato com material podem mudar oxidação, fluência, fadiga térmica e deformação.
Consultar materiais e processos para alta temperaturaRotas candidatas para fundidos, chapas e suportes
Placas e segmentos de forno Aço fundido resistente ao calor · inox resistente ao calor · liga especificada
A posição no forno, a temperatura do metal, o contato com clínquer ou pó, a espessura e o modo de fixação orientam a construção e a inspeção.
Grelha e placa do resfriador HH 25Cr-12Ni · HK 25Cr-20Ni · HP 25Cr-35Ni · grau especificado
A rota depende de temperatura, abrasão, impacto do leito, geometria dos slots, apoio fixo ou móvel e distribuição do ar de resfriamento.
Válvulas e componentes de fluxo Aço resistente ao calor · inox · liga de vedação especificada
Tipo de gás ou material, pressão, curso, vedação, eixo, temperatura e frequência de acionamento precisam ser definidos antes da seleção.
Ancoragens e suportes Inox resistente ao calor · liga de níquel · aço de suporte especificado
A compatibilidade com refratário, base de soldagem, dilatação, espessura e atmosfera controla a rota. A ancoragem não deve ser tratada como uma placa de desgaste.
Cilindros, tubos e correntes Liga fundida resistente ao calor · inox · liga de corrente especificada
Estágio, comprimento, carga cíclica, poeira, atmosfera, suporte e transições geométricas definem a revisão da peça e do conjunto.
Limite da seleção: As famílias de liga são referências iniciais. Temperatura do metal, atmosfera, ciclo, suporte, corrosão e critérios de aceitação do pedido determinam o material e o tratamento efetivos.
Critérios de qualidade e registro
Para peças de alta temperatura, a qualidade começa pela definição da zona e do ciclo. Composição, tratamento, soldagem e ensaios devem seguir o risco real da aplicação.
- Temperatura do metal
- Normal, máxima, método de medição e duração devem ser informados; temperatura do gás é apenas um indicador.
- Atmosfera e ciclo
- Oxidação, poeira, gases, partidas, paradas e restrições de dilatação orientam a rota.
- Inspeção
- Dimensões, visual, dureza, química ou ensaios não destrutivos entram somente quando aplicáveis e acordados.
Carga térmica, ciclo e suporte definem o que deve ser medido
Uma trinca ou deformação na zona quente pode resultar de ciclo, restrição, atmosfera ou apoio, e não apenas da composição. Registre o ponto da falha e as condições do equipamento antes de comparar ligas.
Sinais na zona térmica e na atmosfera
Relacione a temperatura da peça com o ambiente e com o material que passa pela zona.
- Oxidação ou perda de seção: registrar temperatura normal e máxima do metal, atmosfera, poeira, enxofre, álcalis e tempo de exposição.
- Trinca por ciclo: comparar partidas, paradas, rampas, espessura, cantos, restrições e histórico de reparos térmicos.
- Deformação ou fluência: medir geometria, apoios, carga, temperatura sustentada e folgas disponíveis para dilatação.
- Desgaste ou erosão: separar abrasão de alta temperatura, impacto do material, velocidade do fluxo e condição do revestimento.
Evidência útil: posição no forno ou resfriador, método de medição da temperatura, fotos antes da remoção, mapa de espessura e histórico de ciclo.
Sinais no suporte, solda e montagem
Interfaces e restrições podem concentrar tensão e bloquear a dilatação prevista.
- Solda trincada ou ancoragem solta: revisar metal base, procedimento, pré-aquecimento, transição, refratário e dilatação.
- Grelha empenada: verificar apoio fixo ou móvel, folga, slots, distribuição de ar, carga do leito e sequência de montagem.
- Válvula vazando ou travando: conferir eixo, vedação, curso, temperatura, pressão, depósitos e alinhamento.
- Falha recorrente após troca: comparar desenho, espessura, acabamento, orientação, folgas e condições reais de operação.
Evidência útil: desenho controlado, detalhes de solda, medidas de folga, fotos das interfaces, registros de temperatura e inspeções anteriores.
Escopo térmico e de inspeção
Defina zona, temperatura e suporte antes de liberar a peça
A cotação pode começar com a posição e uma foto. A rota de material, a geometria e os ensaios precisam ser acordados conforme a carga térmica real e o modo de falha documentado.
Identificação da zona e da peça
- Enviar antes da cotação
- Equipamento, estágio, setor, posição, desenho, revisão, função da peça, quantidade e fotos com orientação.
- Documentação possível se acordada no pedido
- Referência, posição e revisão usados na análise, somente quando confirmados nos documentos do pedido.
Temperatura, atmosfera e ciclo
- Enviar antes da cotação
- Temperatura normal e máxima do metal, método de medição, atmosfera, poeira, gases, partidas, paradas e duração.
- Documentação possível se acordada no pedido
- Condições térmicas e ambientais registradas como base de seleção; temperatura do gás não substitui a da peça.
Geometria, suporte e dilatação
- Enviar antes da cotação
- Espessura, comprimento, slots, furos, apoios, soldas, folgas, refratário, orientação e componentes adjacentes.
- Documentação possível se acordada no pedido
- Dimensões e interfaces verificadas contra desenho ou pontos de controle acordados, limitadas ao que foi inspecionado.
Material, processo e ensaios
- Enviar antes da cotação
- Material atual, modo de falha, tratamento, soldagem, dureza, certificados, inspeção visual, dimensional ou ensaio não destrutivo desejado.
- Documentação possível se acordada no pedido
- Grau, processo e registros somente quando tecnicamente aplicáveis e expressamente incluídos no pedido.
Limite da evidência: A ocorrência de uma liga em uma aplicação anterior não constitui aprovação automática para outra zona, temperatura, atmosfera ou geometria.
Aplicações que alteram a seleção térmica
Forno, resfriador, pré-aquecedor e válvula têm cargas diferentes. A mesma liga não deve ser transferida entre zonas sem revisar temperatura do metal, atmosfera, suporte e ciclo.
- Cimento
- Forno industrial
- Tratamento térmico
Próxima etapa
Prepare uma solicitação que possa ser revisada
ANÁLISE TÉCNICA Enviar modelo, desenho ou foto Abra a solicitação técnica com os dados que já estiverem disponíveis. GUIA PRÁTICO Consultar os guias técnicos publicados Veja análises revisadas sobre inspeção, identificação, materiais e aplicação. MATERIAIS Revisar materiais e processos Entenda por que a liga depende da peça, do desgaste e do escopo acordado.
Dúvidas de aquisição
Perguntas antes de solicitar a cotação
As respostas delimitam o que pode iniciar a análise e o que ainda precisa ser confirmado por pedido.
Qual temperatura devo informar para uma peça resistente ao calor?
Registre, quando possível, temperatura do metal e do gás, pontos de medição, duração do ciclo, picos, rampas, resfriamentos, atmosfera e distância de chama. Uma temperatura nominal de catálogo não substitui o histórico real da zona.
Como atmosfera e ciclo térmico mudam a liga candidata?
Oxidação, carburização, corrosão, choque térmico, fluência e abrasão podem dominar em zonas diferentes. A rota de material depende da atmosfera, do tempo em temperatura, da carga mecânica, do suporte e do material processado.
Quais detalhes da geometria são críticos em componentes de forno?
Posição, espessura, apoios, furos, folgas, dilatação, juntas, interfaces refratárias ou metálicas e orientação de montagem precisam ser comparados com desenho e medidas verificadas.
Que documentação térmica pode ser acordada?
Composição, tratamento, dureza quando aplicável, inspeção dimensional e visual, rastreabilidade e registros de ensaio podem ser definidos por peça. Certificados ou relatórios de outro ciclo não aprovam automaticamente uma nova aplicação.
Próximo passo
Envie o que você já possui
Não é necessário preencher todos os dados nesta página. Abra o formulário de cotação para anexar as referências disponíveis ou envie as informações diretamente pelo WhatsApp.
Você pode começar com três dados
Envie somente o que estiver disponível- 01 · MÁQUINA Fabricante e modelo
- 02 · PEÇA Nome, referência e quantidade
- 03 · EVIDÊNCIA Foto, desenho ou medidas
Depois do envio: a análise inicial indica quais referências ou medidas ainda precisam ser confirmadas antes da cotação.
