Confirmar: Modelo, tamanho da cabeça, Standard ou Short Head, código da câmara, referência, perfil, assentamento e travamento.
Ver peça →
Peças de desgaste e reposição
Peças para Britador Cônico
Mantos, côncavos, cones de alimentação, revestimentos, buchas, eixo principal e componentes de transmissão para britadores cônicos. Envie o fabricante, o modelo, o Part Number, o código da câmara, um desenho ou as medidas disponíveis para análise antes da cotação.
O modelo inicia a busca. A compatibilidade depende da configuração da câmara, da posição da peça e das interfaces do conjunto instalado.
Encontre a peça pela função no britador
Comece pelo conjunto e pela posição da peça. Câmara, alimentação, proteção, travamento e interfaces mecânicas exigem referências diferentes, mesmo quando pertencem ao mesmo modelo de britador.
Câmara de britagem
O manto e o côncavo formam o par funcional da câmara. Modelo, tamanho da cabeça, configuração Standard ou Short Head, código da câmara, perfil e assentamento precisam descrever o mesmo conjunto.
Confirmar: Modelo, tamanho da cabeça, código da câmara, referência, perfil, superfícies de apoio e retenção.
Ver peça →Alimentação, proteção e montagem

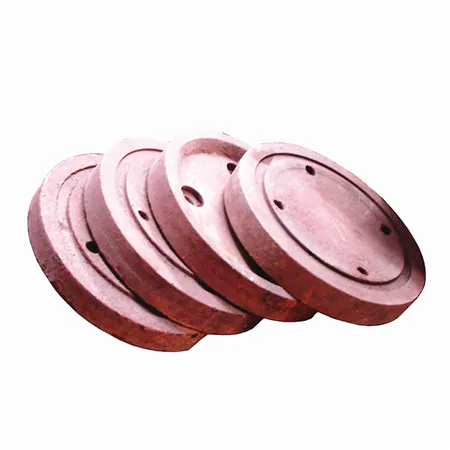

O cone de alimentação distribui o material; os revestimentos protegem braços e chassi; o anel se relaciona ao travamento e à desmontagem do manto. Cada posição exige referência, geometria e interfaces próprias.
Confirmar: Modelo, referência, diâmetro, altura, padrão de fixação e arranjo de alimentação.
Ver peça →

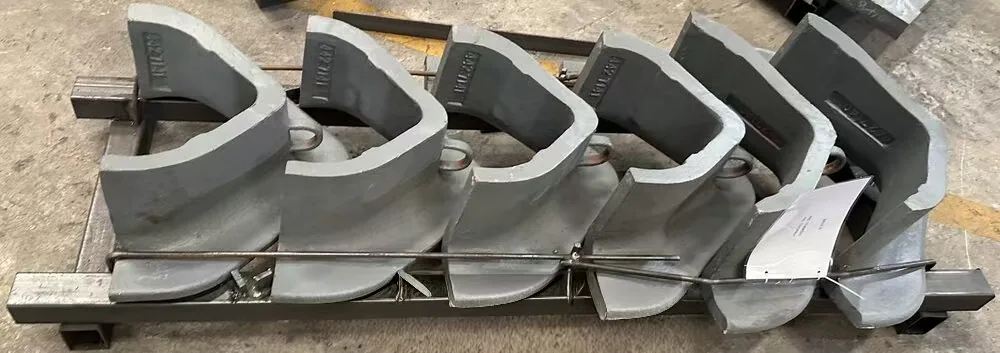

Revestimento de Braço e Estrutura
Uso no britador
Proteção contra desgaste do chassi e do braço do britador cônico
Confirmar: Modelo, posição no braço ou chassi, orientação, contorno externo, espessura e padrão de furos.
Ver peça →

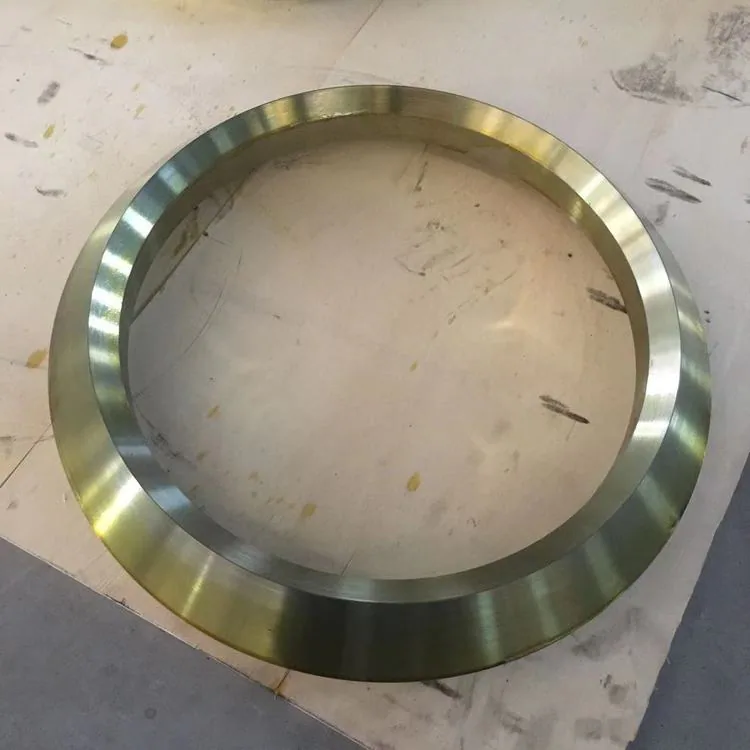

Confirmar: Modelo, referências do manto, da cabeça e do anel, diâmetros, seção, abertura e arranjo de travamento.
Ver peça →Câmara e posição
Manto e côncavo precisam corresponder à mesma configuração de câmara
O nome do britador não identifica sozinho o revestimento correto. O tamanho da cabeça, a configuração Standard ou Short Head, o código da câmara, o estágio de britagem e as superfícies de assentamento devem descrever o mesmo conjunto.
Quais dados da máquina, da câmara e da aplicação você já possui?
- Referência
- Fabricante, modelo, número da peça, faixa de série e revisão aplicável.
- Configuração
- Tamanho da cabeça, Standard ou Short Head, código e posição da câmara.
- Processo
- Primário, secundário ou terciário, abertura, alimentação e produto desejado.
- Assentamento
- Perfil, altura, superfícies de apoio, fixação e componentes adjacentes.
Apoio, movimento, transmissão e ajuste
Eixo, buchas, engrenagens, vedações e componentes hidráulicos trabalham por interfaces e ajustes controlados. A confirmação depende da posição exata, do desenho, das folgas, da lubrificação e dos componentes conjugados.
Eixo Principal / Centro do Cabeçote Uso no britador Conjunto principal de sustentação de carga da cabeça do cone Confirmar: Modelo, desenho aprovado, munhões, cones, roscas, passagens de óleo e componentes conjugados. Solicitar análise →
Bucha Excêntrica / Revestimento do Soquete Uso no britador Interfaces de rolamento e excêntrico de precisão Confirmar: Modelo, posição exata, referência, diâmetros, altura, folga, canais de óleo e superfícies conjugadas. Solicitar análise →
Engrenagem / Pinhão Uso no britador Par de engrenagens casado do britador cônico Confirmar: Modelo, referências do par, módulo ou DP, número de dentes, ângulo de pressão, furos, chavetas, relação e fornecimento casado. Solicitar análise →
Vedação de Poeira / Colar de Poeira Uso no britador Componentes de vedação contra pó do britador Confirmar: Modelo, posição da vedação, referência, diâmetros conjugados, seção, material e temperatura de operação. Solicitar análise →
Cilindro Hidráulico / Peças do Anel de Ajuste Uso no britador Componentes hidráulicos de ajuste e regulagem Confirmar: Modelo, posição no conjunto, desenho, pressão de trabalho, curso, interfaces, vedações e componentes conjugados. Solicitar análise →
Busca por equipamento
Encontre a referência da máquina
Pesquise fabricante, série ou modelo. O resultado localiza a família do equipamento; a peça ainda precisa ser confirmada pela posição, Part Number, desenho, amostra ou dimensões verificadas.
- fabricantes e grupos de marca
- 8
- referências de modelos e famílias
- 152
Digite uma referência ou consulte a lista completa de fabricantes.
Consultar todos os fabricantes e modelosA lista completa fica recolhida para não alongar a página. Abra quando quiser comparar por fabricante.
Metso / NordbergRevisão de referências atuais e de modelos anteriores
Séries HP / HPe
Série GP
Série MP
Symons / Omnicone / G
Referências de plantas móveis
FLS / RaptorRevisão da família atual e das referências XL anteriores
Série Raptor XL
Terex CedarapidsRevisão de referências atuais e de modelos anteriores
Série TG
Séries MVP / RC
Trio / WeirRevisão de referências
Séries TP / TC / TV
SandvikRevisão de referências atuais e de modelos anteriores
Séries CH / CHi
Série CS
Séries H / S anteriores
Referências de plantas móveis
Telsmith / AstecRevisão de referências
Série Titan
Séries SBS / G
MinyuRevisão de referências
Série MCC
Outras plantas móveisSomente o modelo da planta móvel; a câmara do britador deve ser confirmada
Finlay / Powerscreen / McCloskey / Keestrack
Especificação por peça e aplicação
Como especificar a peça para a aplicação
O nome da liga não confirma sozinho o fornecimento. A função da peça, o desenho, as condições de operação e os critérios aceitos no pedido definem a rota candidata.
Consultar critérios de materiais e processosA câmara, as buchas e a transmissão seguem rotas diferentes
- Manto e côncavo Mn13Cr2 · Mn18Cr2 · Mn22Cr2
- Rotas candidatas para os revestimentos da câmara. Estágio de britagem, alimentação, abrasividade, impacto, perfil, espessura e capacidade de encruamento orientam a revisão.
- Cone de alimentação e revestimentos de proteção Aço manganês · liga de alto cromo · chapa resistente ao desgaste · liga especificada
- A posição, a geometria, o impacto direto da alimentação, a abrasão e o modo de fixação definem quais rotas podem ser avaliadas para cada peça.
- Eixo, centro da cabeça e par de engrenagens 42CrMo · 40CrNiMo · aço para cementação · aço-liga especificado
- Desenho, propriedades mecânicas, tratamento térmico, superfícies usinadas e interfaces controlam o fornecimento. Engrenagem e pinhão precisam ser revisados como par.
- Buchas e interfaces deslizantes Bronze especificado · rota CuPb · rota CuSn
- A designação depende da posição exata, da especificação da máquina, das cargas, da lubrificação, dos diâmetros, da folga e do desenho dos canais de óleo.
- Travamento, vedação e ajuste Aço carbono ou liga · elastômero · poliuretano · materiais e vedações especificados
- Anel, colar, vedação e componentes hidráulicos seguem desenho, temperatura, pressão, curso, superfícies conjugadas e condições do conjunto instalado.
Limite da seleção: as designações listadas são rotas candidatas, não equivalências automáticas. A especificação final permanece vinculada à peça, ao lote, ao tratamento, às dimensões e à documentação acordada.
O padrão observado define o que precisa ser medido
Fotos, mapa de desgaste, histórico de operação, ajustes e registros de lubrificação ajudam a separar problemas de câmara, montagem, interface e material antes de recomendar uma peça.
Sinais na câmara de britagem
- Desgaste desigual entre manto e côncavo: revisar distribuição da alimentação, operação com câmara cheia, código da câmara, abertura e combinação dos perfis.
- Trincas ou fraturas: verificar material não britável, sobrecarga, folga, assentamento, travamento, espessura remanescente e histórico de operação antes de atribuir a causa à liga.
- Vida útil curta sem quebra: registrar abrasividade, finos, estágio, relação de redução, toneladas processadas, horas e mapa de desgaste para comparar a rota por custo por tonelada.
- Movimento, soltura ou dano nas superfícies de apoio: confirmar backing quando aplicável, sistema de travamento, tolerâncias, limpeza das interfaces e procedimento de montagem.
Evidência útil: fotos do manto e do côncavo ainda instalados, posições identificadas, perfil novo e usado, abertura, alimentação e produção registrada.
Sinais em buchas, eixo, engrenagens e vedações
- Riscamento ou engripamento de bucha: revisar folga, viscosidade e vazão do óleo, contaminação, alinhamento, canais de óleo e condição das superfícies conjugadas.
- Temperatura elevada: verificar lubrificação, resfriamento, folgas, carga, contato, obstruções e tendência de temperatura, não apenas uma leitura isolada.
- Pitting ou desgaste irregular nos dentes: revisar alinhamento, backlash, padrão de contato, lubrificação, relação e condição conjunta da engrenagem e do pinhão.
- Entrada de pó ou vazamento: confirmar posição da vedação, diâmetros conjugados, seção, material, desgaste do colar e condição do sistema de proteção contra pó.
Evidência útil: posição da peça, desenho, medidas de folga, fotos das superfícies, padrão de contato, óleo utilizado, temperatura e histórico de manutenção.
MineraçãoPedreiras e agregadosCimento
Defina os registros antes de liberar o pedido
A cotação começa com os dados disponíveis. Certificados, inspeções e relatórios entram no fornecimento somente quando forem aplicáveis à peça e registrados no escopo aceito do pedido.
Identificação da máquina e da peça
- Enviar antes da cotação
- Marca, modelo, faixa de série, número da peça, posição, quantidade e foto, desenho ou referência disponível.
- Documentação possível se acordada no pedido
- Escopo de fornecimento, posição, referência e revisão do desenho usadas na análise técnica, quando estas informações forem estabelecidas.
Configuração da câmara
- Enviar antes da cotação
- Tamanho da cabeça, Standard ou Short Head, código da câmara, estágio, abertura de trabalho e referências atuais do manto e do côncavo.
- Documentação possível se acordada no pedido
- Configuração revisada e referências do par manto-côncavo aceitas para o pedido. O modelo isolado não constitui aprovação automática.
Dimensões, folgas e interfaces
- Enviar antes da cotação
- Dimensões críticas verificadas, diâmetros, alturas, cones, furos, canais de óleo, folgas e identificação dos componentes conjugados.
- Documentação possível se acordada no pedido
- Inspeção dimensional contra o desenho aprovado ou contra os pontos de controle definidos no pedido, limitada às características efetivamente inspecionadas.
Material, processo e inspeção
- Enviar antes da cotação
- Material atual, modo de falha, requisitos técnicos e lista dos certificados ou relatórios necessários para aprovação.
- Documentação possível se acordada no pedido
- Grau e processo confirmados; composição, dureza, propriedades mecânicas, tratamento térmico e resultados visuais ou dimensionais somente quando aplicáveis e expressamente acordados.
Limite da evidência: os registros publicados ou solicitados demonstram um escopo específico. Eles não confirmam automaticamente material, dimensão, compatibilidade ou plano de inspeção para um novo pedido.
Próxima etapa
Prepare uma solicitação que possa ser revisada
ANÁLISE TÉCNICA Enviar modelo, desenho ou foto Abra a solicitação técnica com os dados que já estiverem disponíveis. GUIA PRÁTICO Consultar os guias técnicos publicados Veja análises revisadas sobre inspeção, identificação, materiais e aplicação. MATERIAIS Revisar materiais e processos Entenda por que a liga depende da peça, do desgaste e do escopo acordado.
Dúvidas de aquisição
Perguntas antes de solicitar a cotação
As respostas delimitam o que pode iniciar a análise e o que ainda precisa ser confirmado por pedido.
O modelo do britador é suficiente para confirmar a peça?
Não. Fabricante e modelo ajudam a localizar a família, mas tamanho da cabeça, configuração Standard ou Short Head, código da câmara, posição, desenho e interfaces ainda podem ser necessários para confirmar a peça.
Quais dados ajudam a identificar manto e côncavo?
Envie fabricante e modelo, Part Number ou código da câmara, fotos das marcações e da posição instalada, perfil ou desenho, medidas verificadas e quantidade. Os dados disponíveis iniciam a análise; a equipe indica o que ainda precisa ser confirmado.
Como é selecionado o material do revestimento da câmara?
Estágio de britagem, alimentação, abrasividade, impacto, perfil, espessura e capacidade de encruamento orientam a rota candidata. O material final e seus critérios de aceitação são registrados na especificação do pedido.
Quais registros de inspeção podem ser solicitados?
Análise química, dureza, inspeção dimensional, inspeção visual e ensaios não destrutivos tecnicamente aplicáveis podem ser acordados. Método, amostragem e critérios de aceitação são definidos por pedido.
Próximo passo
Envie o que você já possui
Não é necessário preencher todos os dados nesta página. Abra o formulário de cotação para anexar as referências disponíveis ou envie as informações diretamente pelo WhatsApp.
Você pode começar com três dados
Envie somente o que estiver disponível- 01 · MÁQUINA Fabricante e modelo
- 02 · PEÇA Nome, referência e quantidade
- 03 · EVIDÊNCIA Foto, desenho ou medidas
Depois do envio: a análise inicial indica quais referências ou medidas ainda precisam ser confirmadas antes da cotação.
